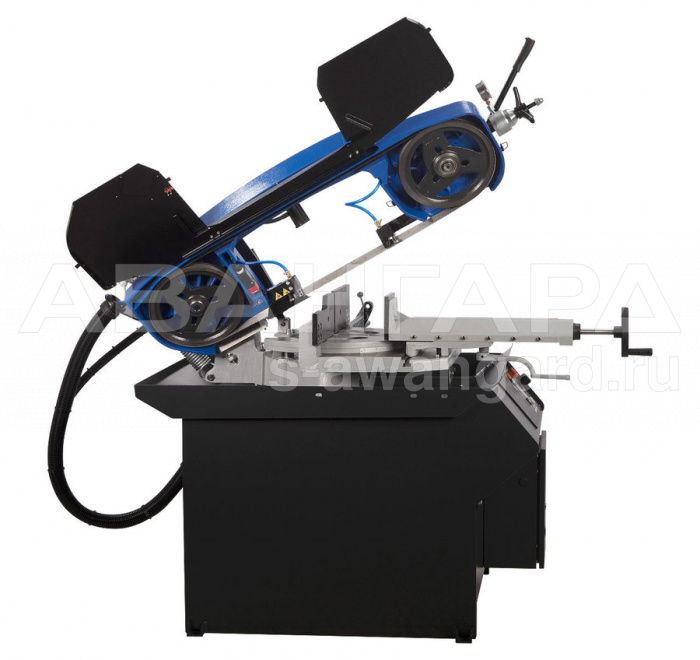

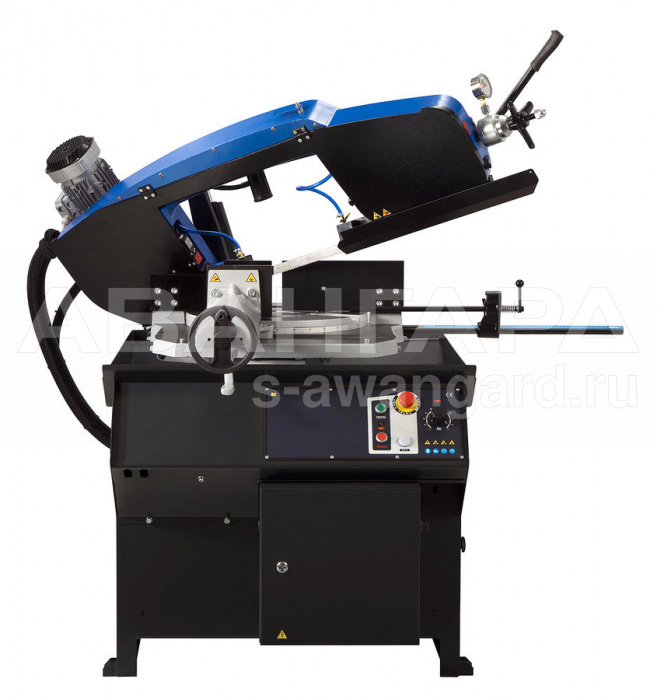

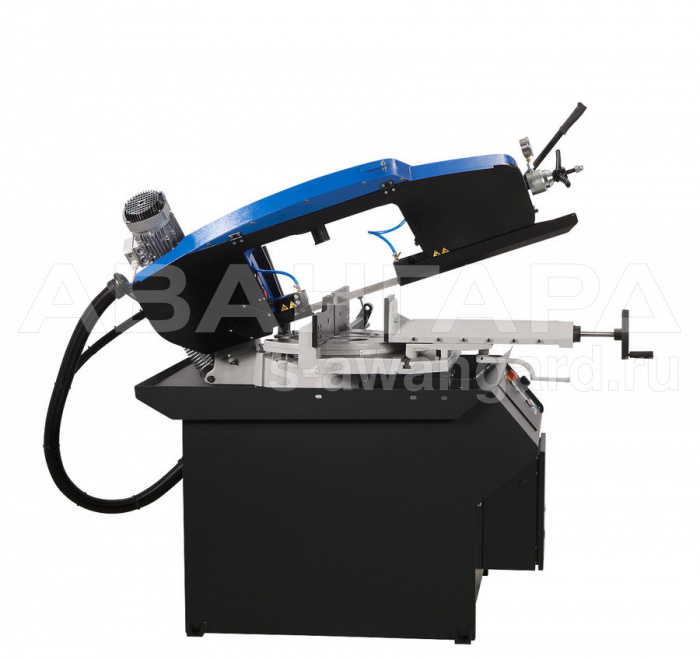

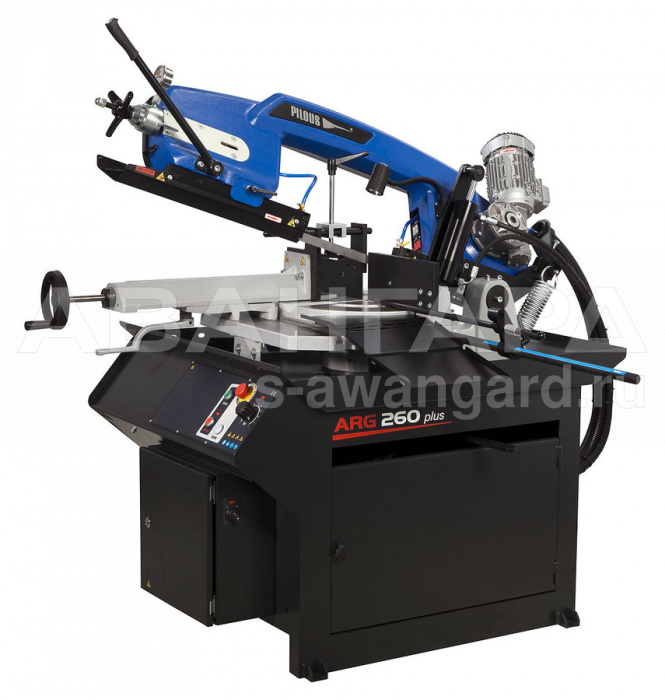

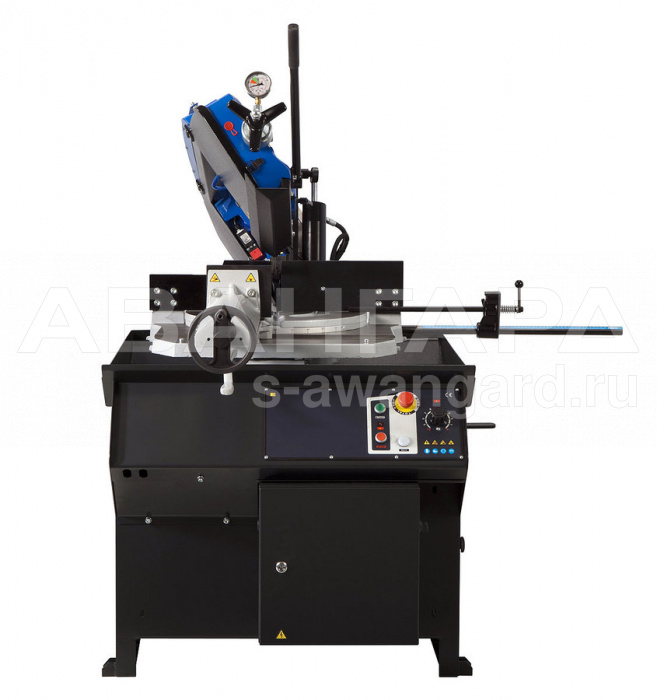

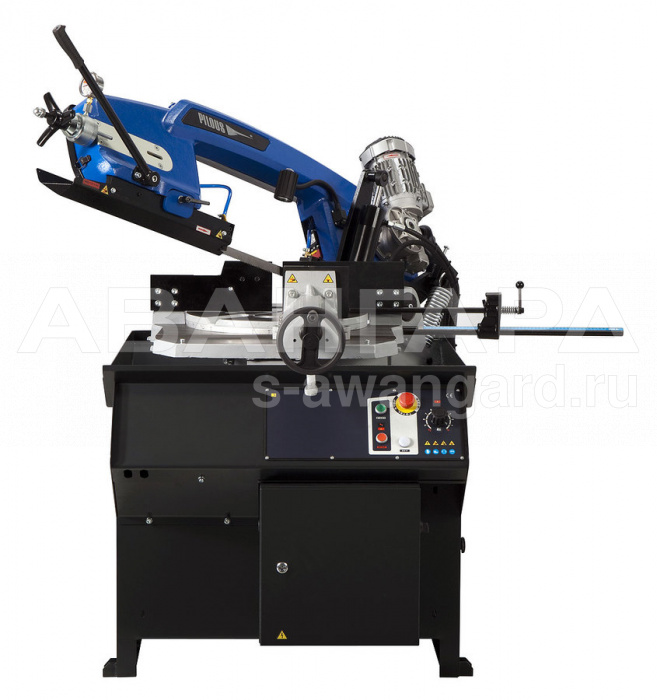

Инновационная версия всеми известного, уже 25 лет производимого модельного ряда станков ARG 250 с совершенно новым, уникальным дизайном пильной рамы станка. Максимальный диаметр заготовок увеличен с 250 до 260 мм. Современная концепция пильной рамы с углублениями и шкивами увеличенного диаметра. Увеличенный диаметр шкивов позволяет снизить нагрузку на ленточное полотно при изгибе. Все это гарантирует максимальную жесткость всей системы, длительный срок службы ленточного полотна и высочайшую точность пиления. В полостях пильной рамы скрыта вся электропроводка и СОЖ, которые, тем самым, защищены от повреждения. Новая концепция пильной рамы заметно упрощает процесс замены ленточного полотна, а также очистки внутренних полостей рамы: просто откиньте задний кожух на петлях, который останется в зафиксированном положении. Кроме нового дизайна пильной рамы был выполнен ряд других технических улучшений, которые повышают качество и комфорт обслуживания, одновременно продлевая срок службы станка. На станке – новый рычаг для подъема пильной рамы с регулировкой высоты, обеспечивающий более удобное управление. В качестве опции – щетка для очистки ленточного полотна с синхронизированным приводом от ведущего колеса.
Универсальный ленточнопильный станок, предназначен, в основном, для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.
Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема или опускания рамы.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.
Габаритная тумба и массивный поворотный стол с увеличенной загрузочной поверхностью обеспечивают максимальную стабильность процесса резания, даже при пилении труднообрабатываемых материалов.
Отличительные особенности:
- Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
- Современный дизайн рамы позволяет распиливать заготовки больших размеров;
- Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
- Поворотный стол исключает возможность пропила его рабочей поверхности;

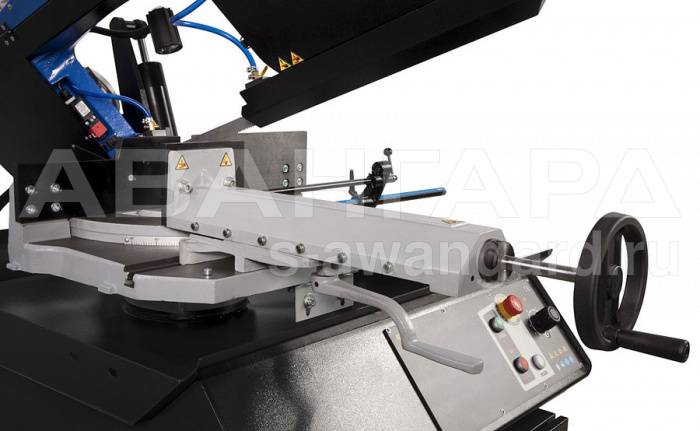

- Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
- Бесшумный и необслуживаемый червячный мотор-редуктор;
- Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 35 и 70 м/мин; Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
- Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка;
- Упор для выставления заготовок со шкалой, длинной 500 мм в базовой комплектации. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
Обзор опций:
Наименование параметров |
ARG 260 Plus |
|||
---|---|---|---|---|

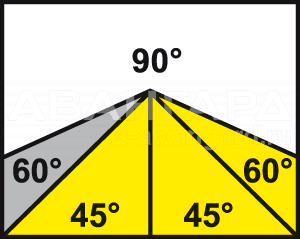

Рабочая зона, град. | 90° | -45° | +45° | +60° |
Заготовка круглого сечения, мм | 260 | 175 | 200 |
125 |
Заготовка квадратного сечения, мм | 255 | 145 | 185 |
120 |
Заготовка прямоугольного сечения, мм | 300 х 200 |
190 х 100 |
185 х 200 |
125 х 120 |
Скорость резания, м/мин | 35 / 70 | |||
Размер полотна, мм | 2880 x 27 x 0.9 | |||
Объем бака СОЖ, л |
15 |
|||
Главный двигатель, кВт |
0.9 / 1.4 | |||
Мотор помпы СОЖ, кВт |
0,05 |
|||
Напряжение сети, В |
400 |
|||
Высота стола тисков, мм | 900 | |||
Габаритные размеры (мин.) | 1620 x 950 x 1420 мм | |||
Габаритные размеры (макс.) | 1860 x 1680 x 1980 мм | |||
Вес, кг |
475 |
-
- Станок в сборе.
- Ленточнопильный станок.
- Ленточнопильное полотно, установленное на станке.
- Упор для выставления заготовок со шкалой, длинной 500 мм.
