Артикул:
3384307
Родина бренда:
Германия
Изготовление:
Китай
Гарантия производителя
Как оплатить?
Картой
Наличными
Безн. расчёт
126960 руб.
/шт
Дорого?
В наличии
В корзину
Задать вопрос

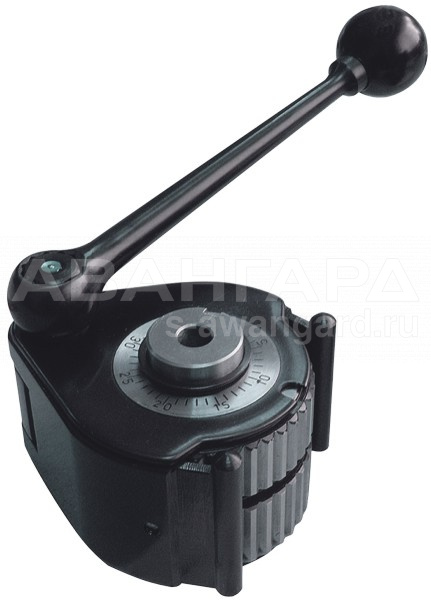

- Быстросменный резцедержатель картриджного типа.
- Подходит ко всем распространенным типам токарно-винторезных станков.
- Надежный эксцентриковый зажим.
- Точность перестановки 0.01 мм.
- Шлифованный зубчатый венец.
- 40 возможных угловых положений с отсчетом по шкале.
- Изготовлена из высококачественной легированной стали.
- Регулировка положения сменных картриджей по высоте.
Резцедержатель SWH 7-С поставляется в составе:
- эксцентриковая быстросменная головка тип С
- 3 сменных картриджа 32х150 мм тип D (для резцов с четырехгранной державкой)
- 1 сменный картридж 35х150 мм тип H (для резцов с круглой державкой)
Наименование параметров | SWH 7-С | |
---|---|---|
Наибольший диаметр обработки, мм | 400 - 700 | |
Наибольшая мощность станка, кВт | 13 | |
Ширина верхней каретки, макс. | 180 | |
Макс. ширина державки резца, мм | d | 20/30 |
Макс. высота державки резца, мм | h | 32 |
Установочное отверстие, мм | v | 40 |
Макс. диаметр установочного отверстия. мм | v max | 70 |
Общая ширина, мм | u | 202 / 210 |
Общая высота, мм | t | 110 |
Вылет, макс. мм | t max | 90 |
Регулировка картриджа по высоте, мм | hv | 40/35/30 |
-
- Эксцентриковая быстросменная головка тип C.
- 3 сменных картриджа 32х150 мм тип D.
- 1 сменный картридж 35х150 мм тип H.
