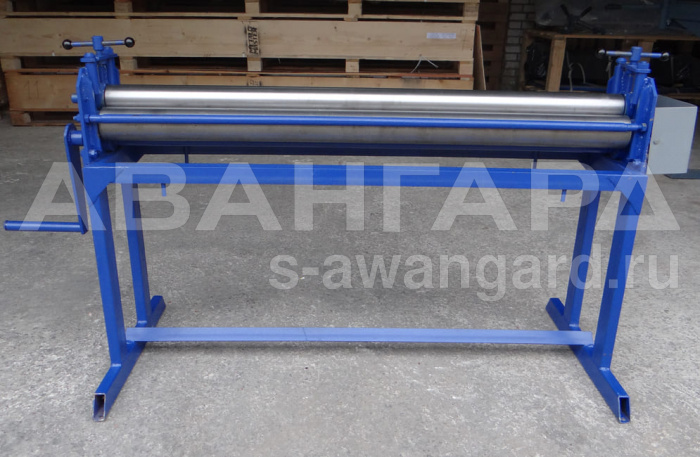

Вальцы 3-х валковые с ручным приводом ВР3-1500

Вальцы 3-х валковые с ручным приводом ВР3-1500 РОССИЯ арт. 777 0097

Вальцы 3-х валковые с ручным приводом ВР3-1500
Артикул: 777 0097
Изготовление Россия

Как оплатить?

Банковской картой
Наличными
Безналичный расчёт
1 год
Гарантия производителя и гарантийная поддержка компании «СЦ Авангард»

Технические параметры

Наименование параметров ВР3-1500
Диаметр верхнего вала, мм 70
Наибольшая длина вальцевания, мм 1500
Максимальная толщина листа, мм (при макс. длине) 1,5
Габаритные размеры, мм (длина без ручки) 1750х600х1000

Вальцы трехвалковые предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2.

Принцип работы:

С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания.

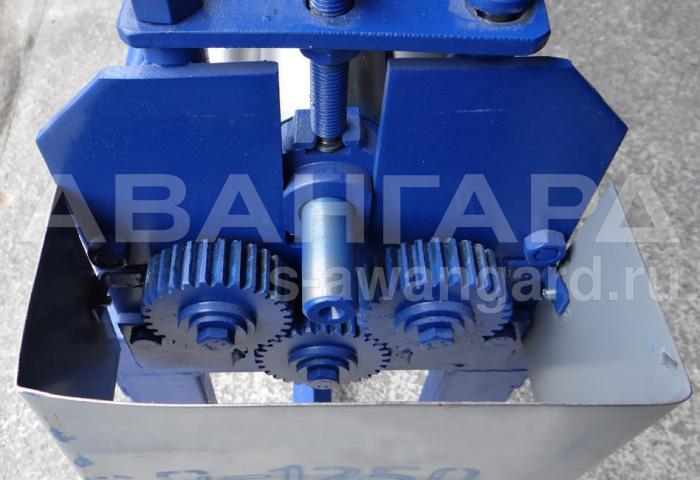

После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).

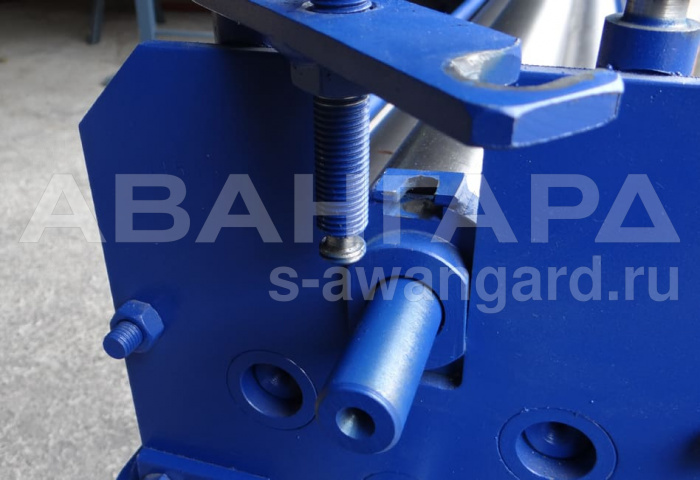

Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.

Рис. 1
Рис. 2

Комплект поставки

  • Станок.

Дополнительная оснастка и инструмент
