- Быстросменный резцедержатель картриджного типа.
- Подходит ко всем распространенным типам токарно-винторезных станков.
- Надежный эксцентриковый зажим.
- Точность перестановки 0.01 мм.
- Шлифованный зубчатый венец.
- 40 возможных угловых положений с отсчетом по шкале.
- Изготовлена из высококачественной легированной стали.
- Регулировка положения сменных картриджей по высоте.
Резцедержатель SWH 3-Е поставляется в составе:
- эксцентриковая быстросменная головка тип Е
- 3 сменных картриджа 20х100 мм тип D (для резцов с четырехгранной державкой)
- 1 сменный картридж 30х100 мм тип H (для резцов с круглой державкой)
Картридж тип D (вид спереди)
Картридж тип D (вид сзади)
Картридж тип H (вид спереди)
Картридж тип H (вид сзади)

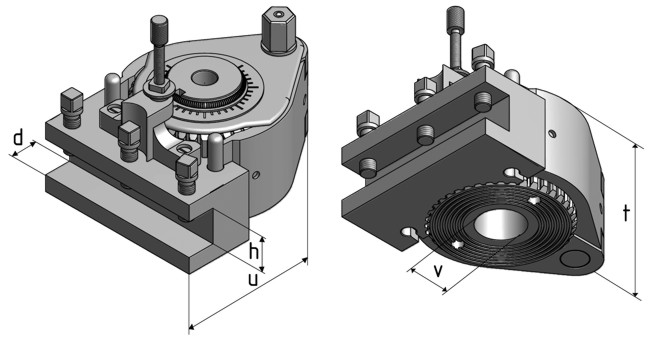

| Наименование параметров | SWH 3-Е | |
|---|---|---|
| Наибольший диаметр обработки, мм | 200 - 400 | |
| Наибольшая мощность станка, кВт | 4,4 | |
| Ширина верхней каретки, макс. | 120 | |
| Макс. ширина державки резца, мм | d | 15 |
| Макс. высота державки резца, мм | h | 20 |
| Установочное отверстие, мм | v | 20 |
| Макс. диаметр установочного отверстия. мм | v max | 31 |
| Общая ширина, мм | u | 132 / 142 |
| Общая высота, мм | t | 68 |
| Вылет, макс. мм | t max | 35 |
| Регулировка картриджа по высоте, мм | hv | 17/15 |
-
- Эксцентриковая быстросменная головка тип Е.
- 3 сменных картриджа 20х100 мм тип D.
- 1 сменный картридж 30х100 мм тип H.
